20K手持式超声波焊接机

简介

手持式超声波焊接机也称超声波点焊机，可用于热塑性材料的焊接，根据不同的焊接工艺可更换焊头，用于熔焊、定位、铆焊、点焊、植入、切割等。

手持式超声波焊接机由超声波发生器、焊接头、外壳（直握式或手枪式）组成。

原理

超声波焊接机通过超声波发生器将50/60HZ电流转换成高频交流电，将该电能输入超声波换能器产生同等频率的机械运动。机械运动通过调幅器装置传递到超声波焊接头，焊接头将接收到的振动能量传递到待焊接工件的接合部。在该区域，能量通过摩擦方式转换成热能，将塑料熔化。振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。一般焊接时间小于1秒，所得到的焊接强度可与本体相媲美。

特点

超声波点焊相比传统工艺（如胶粘、电烫合或螺丝紧固等），具有生产效率高、焊接质量好、环保又节能等显著优点。手持式超声波焊接机还可以用于热塑性塑料制品的焊接、铆接以及金属件与塑料件间的镶嵌和压边工艺。已经完全替代了有机熔点剂粘贴的工艺，具有能耗低、效率高、不变形、无污染、焊接牢固、操作方便等特点。

超声波不仅可以被用来焊接金属，硬热塑性塑料，还可以加工织物和薄膜等。手持式超声波焊接机可根据待焊接产品的铆点尺寸大小及焊接要求，更换不同的超声波焊头，既快捷又方便，而且成本相对专用汽车门板超声波焊接机要低得多，方面满足客户的需求。

优势

· 体积小，操作简单，快速清洁；采用模块集成电路，功率输出强劲；

· 内置全自动保护电路，使用安全，工作稳定可靠。焊接面牢固、强度高，美观、环保。

· 可根据待焊接产品的铆点尺寸大小及焊接要求，更换不同的超声波焊接头，既快捷又方便。

· 手枪式超声波点焊机：外形依照人体工程学设计，超声波启动开关位于手枪的扳机出，便于提握和使用，特别适用于水平方向或立面的焊接作业。

· 直握式超声波点焊机：外形为直筒式的设计，超声波启动开关位于直筒的外侧，便于手握焊接和携带，也可之间安装于机器设备上，适用于各个方向上的焊接作业。

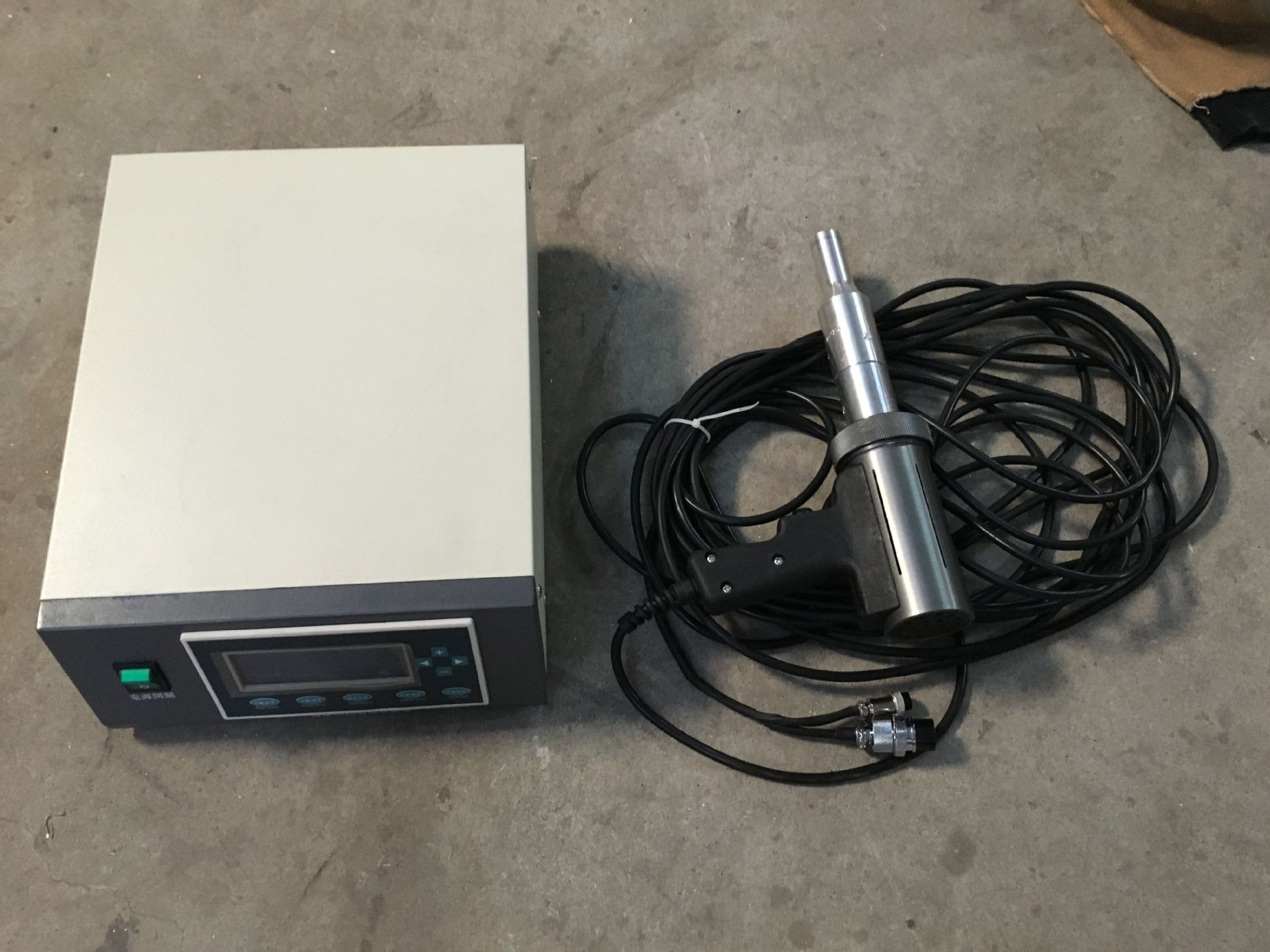

产品图介绍

应用及实例

· 塑料五金的铆接、点焊、压花、文件夹定位等工艺，装饰、缎带花点焊熔接、铆焊等

· 服装包装、纺织行业：如唛头的搭接和定位。医疗行业：如无纺布一次性用品的点焊接和定位。玩具行业、通信器材等行业。

· 汽车门板焊接、汽车前挡板焊接、汽车脚垫焊接、汽车保险杠修补焊接等；汽车、摩托车：蓄电池、前角灯、后车灯、仪表、反射器、汽车手动挡护套焊接、

· 畜牧业PP\PE传送带的搭接。

· 包装行业：无纺布的定位、塑料箱体的搭接、中空板箱焊接、自封袋焊接等。

使用方法

1. 将电缆的一端接到发振筒上输出控制电缆接头，另一端接到电箱背面的输出控制电缆插座上，并旋紧。

2. 将焊头的连接面擦净，连接在发振筒的换能器上，并用扳手锁紧。注意：连接时，必须确保焊头与换能器间两个连接面吻合，并锁紧。不可因连接螺丝过长或滑牙无法锁紧的现象，否则产生声波传递不畅而导致本机损坏。

3. 装卸焊头时必须使用两支扳手将焊及换能器分别卡住，不得只卡其中一个部分锁紧或装卸，以免导致手提发振筒的损坏。

4. 检查1、2点安装妥当后，将电源线插座插在外接电源插座上，并扳动电源开关，这时电源指示灯亮。

5. 轻压声波控制开关，这时能听到声波传递到焊头时焊头发出的“吱吱”声，说明本机工作正常，即可投入使用。
